Nel design industriale pesante, generare potenza massiccia è solo metà della battaglia. La vera prova ingegneristica consiste nel trasmettere quella forza in sicurezza dalla macchina al carico. Ad esempio, quando un cilindro idraulico rotativo a doppio cremagliera oscillante da 72.688 N·m pesante cilindro idraulico rotativo a doppio cremagliera oscillante da 72.688 N·m fornisce la sua coppia massima attraverso un oscillazione alternata di 180°, i metodi di montaggio standard falliranno rapidamente.

In queste condizioni estreme, il collegamento è soggetto a immense forze di taglio e spostamenti costanti. Per prevenire un guasto strutturale catastrofico, gli ingegneri devono guardare oltre le parti tipiche del catalogo. Questa guida analizza le dimensioni essenziali, i requisiti di materiale e i consigli ingegneristici necessari per progettare un collegamento a flangia affidabile per un attuatore rotativo ad altissima coppia attuatore rotativo di 180 gradi.

1. Dimensioni core per il collegamento a flangia sovradimensionato

Per trasferire oltre 70.000 N·m di forza senza rompere i fissaggi, è necessario ampliare l'impronta del giunto. Un design di flangia sovradimensionata e spessa è il modo più affidabile per gestire lo stress fisico. Di seguito sono le dimensioni tecniche precise richieste per questa configurazione:

• Diametro esterno della flangia: Φ840 mm (ampliatissimo oltre il corpo del cilindro per aumentare il braccio di leva strutturale).
• Spessore della flangia: 58 mm (spessore di piastra pesante per prevenire la flessione sotto carichi massimi).
• Pino di posizionamento centrale: diametro Φ480 mm, profondità 20 mm, utilizzando un accoppiamento ingegneristico preciso H7/h6.
• Diametro del cerchio dei bulloni: Φ680 mm (spinge i fissaggi verso l'esterno per ridurre il carico individuale del bullone).
• Specifiche dei fissaggi: 18 pezzi di bulloni ad alta resistenza M36 di grado 12.9, equispaziati attorno al cerchio attraverso fori passanti di Φ39 mm.

2. Selezione avanzata dei materiali e processi di produzione

Quando si costruisce un collegamento ad alta coppia per un cilindro idraulico rotativo a doppio cremagliera oscillante, la qualità della materia prima determina la sua sopravvivenza. I metalli fusi standard o le piastre saldate semplici sono troppo fragili per carichi pesanti alternati.

Selezione di acciaio forgato

La flangia deve essere lavorata da acciaio forgato premium #45 acciaio forgato. La saldatura di pezzi insieme è strettamente proibita perché le saldature introducono punti deboli che possono crepare sotto pressione. Dopo la forgiatura, l'acciaio deve subire un trattamento di tempra e revenimento per raggiungere un livello di durezza uniforme di HB 220–260. Questo processo garantisce che il metallo abbia il perfetto equilibrio tra resistenza alla trazione e tenacità.

Superfici di accoppiamento precise

3. Principi di progettazione critici per oscillazioni ad alta coppia

Operare un cilindro idraulico rotativo a doppio cremagliera oscillante a un angolo di 180° crea carichi di shock severi ogni volta che la macchina inverte direzione. Per proteggere l'assemblaggio, seguire queste tre regole di progettazione:

Lasciar che il pino assorba la forza di taglio

Catena di coppia a doppio assicurazione

Non fare affidamento su una singola chiavetta piatta per gestire 72.688 N·m. Invece, combinare una chiavetta piatta pesante con la flangia sovradimensionata. Questo sistema a doppio percorso condivide il carico di coppia e previene che la chiavetta rotoli o deformi l'albero sotto pressione massima.

Rinforzo e ammortizzazione della base

Soluzioni Shellppon: Realizzate per resistere nel tempo

A Shellppon, ci concentriamo sulle soluzioni complesse di potenza fluida e rotative che mantengono in funzione le fabbriche moderne. Capiamo che un collegamento allentato significa downtime costoso per un'operazione B2B.

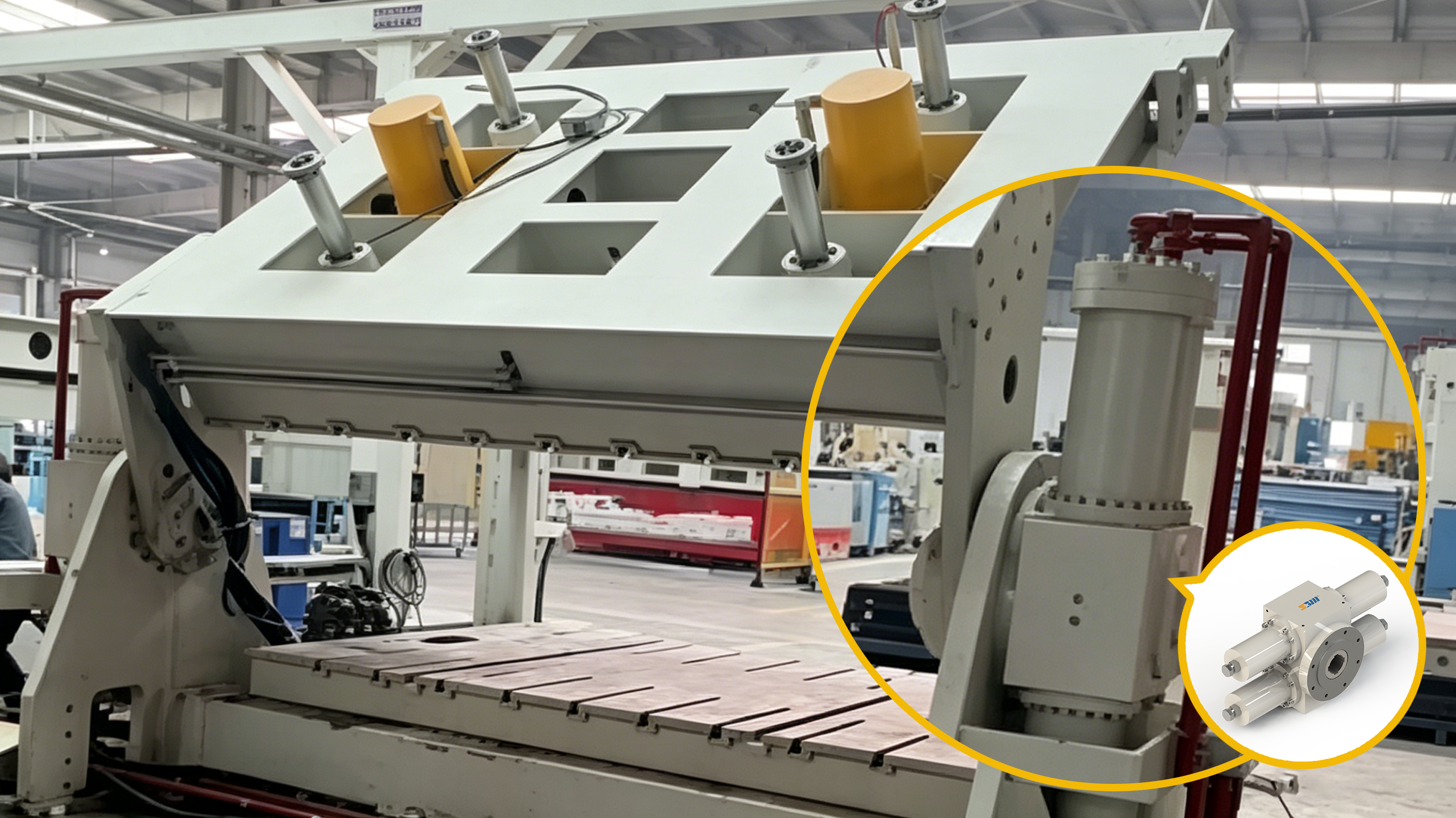

Studio di caso: Giro industriale metallurgico

Un cliente di manifatturazione industriale pesante stava lottando con un meccanismo di ribaltamento personalizzato. La loro configurazione standard di cilindro idraulico ad alta coppia continuava a torsione fuori dall'allineamento, causando frequenti perdite di olio alla testa del cilindro.

L'intervento Shellppon:

Abbiamo riprogettato il loro sistema utilizzando un cilindro idraulico rotativo a doppio cremagliera oscillante pesante costruito secondo le specifiche esatte della flangia Φ840 mm descritte sopra. Abbiamo utilizzato le nostre macchine di fresatura precise interne per garantire una planarità inferiore a 0.05 mm/m e abbiamo equipaggiato la base con fissaggi M36 di grado 12.9.

• Stabilità totale dell'allineamento: Il pino preciso Φ480 mm ha assorbito perfettamente tutti i shock direzionali.
• Zero rotture di bulloni: La distribuzione del carico su un cerchio di bulloni Φ680 mm ha eliminato la fatica dei fissaggi.
• Rovesciamenti fluidi: I cuscini idraulici integrati hanno permesso al sistema di ciclare 24/7 senza vibrare il telaio della macchina.

Conclusione

Gestire un carico di 72.688 N·m richiede un design di collegamento che tratti la fisica con rispetto. Implementando una flangia sovradimensionata Φ840 mm, un pino di posizionamento profondo e bulloni di grado 12.9, si elimina il rischio di fissaggi tagliati e telai di macchinari piegati.

Se state sviluppando un progetto che richiede un cilindro idraulico rotativo a doppio cremagliera oscillante affidabile e pesante, gli ingegneri di Wuxi Shibang Machinery sono pronti ad assistervi. Visitare shellpponhydraulic.com oggi per revisionare la nostra gamma di prodotti e trovare una soluzione personalizzata per la vostra attività.
